Инструкция по установке и настройке комплекта 3G/4G с антенной Kroks 3G/4G MIMO KAA15-1700/2700 (SFCOM3)
Принцип работы: в месте наилучшего приема сигнала (на крыше, на фасаде здания или за окном) устанавливается направленная антенна, ориентированная на базовую станцию оператора 3G/4G.
Кабель подключается к адаптеру (в который вставляется модем) или пигтейлу (который подключается к антенному разъему модема). На модем поступает усиленный сигнал с внешней антенны, таким образом, обеспечивается возросшая скорость интернета.
Ваш комплект содержит:
1). Внешняя приемная 3G/4G антенна (Kroks 3G/4G MIMO KAA15-1700/2700) – 1шт.
2). Стеновой кронштейн для крепления антенны – 1 шт.
3). Кабельная сборка с разъемами – 2 шт.
4). Адаптер для 3G/4G модема (пигтейл) – 2 шт.
5). USB модем ZTE MF79U – 1шт.
6). Wi-Fi роутер ZBT WE 1626 (Прошивка Zyxel KEENETIC) – 1шт.
Шаг 1. Установить SIM-карту в модем

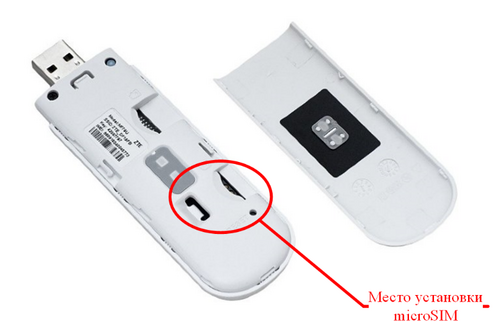

- Снять крышку.

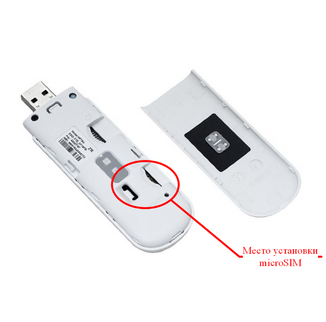

- Установить SIM-карту.
- Установить крышку на прежнее место.
Кабель подключается к адаптеру (в который вставляется модем) или пигтейлу (который подключается к антенному разъему модема). На модем поступает усиленный сигнал с внешней антенны, таким образом, обеспечивается возросшая скорость интернета.
Ваш комплект содержит:
1). Внешняя приемная 3G/4G антенна (Kroks 3G/4G MIMO KAA15-1700/2700) – 1шт.
2). Стеновой кронштейн для крепления антенны – 1 шт.
3). Кабельная сборка с разъемами – 2 шт.
4). Адаптер для 3G/4G модема (пигтейл) – 2 шт.
5). USB модем ZTE MF79U – 1шт.
6). Wi-Fi роутер ZBT WE 1626 (Прошивка Zyxel KEENETIC) – 1шт.
Шаг 1. Установить SIM-карту в модем
- Снять крышку.
- Установить SIM-карту.
- Установить крышку на прежнее место.

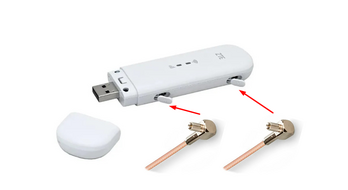

Шаг 2. Подключите адаптеры (пигтейлы) в антенные разъемы USB-модема.

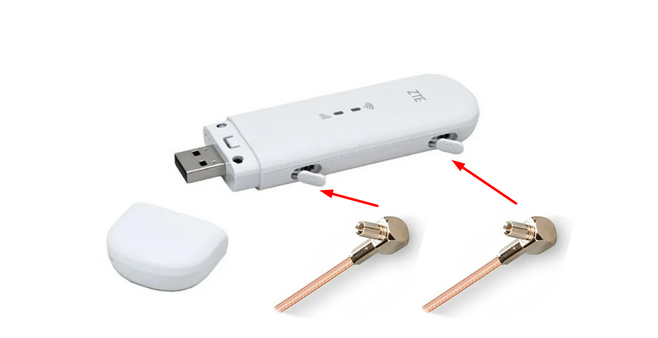

Шаг 3. Присоединить к кабелю адаптеры (пигтейлы, гибкий переходник) для USB-модема.
Шаг 4. Определить место установки внешней (приемной) 3G/4G антенны.
- Желательно установить антенну в прямой видимости антенн базовой станции операторов 2G/3G/4G.
- На пути от антенны до базовой станции не должно быть никаких близко стоящих высоких препятствий. Здания, горы, холмы, лесопосадки и т.п. мешают распространению сигнала. Поэтому устанавливайте антенну как можно выше.
- Высокие деревья, крыши домов и другие крупные объекты, расположенные ближе 1,5 метров от антенны, могут вызвать отражение радиоволн и ухудшить качество связи. Если у вас остался излишек кабеля, используйте его на поднятие антенны вверх над землей. Варианты установки антенны приведены на рисунке 1, где варианты 1 и 2 – правильная установка. Дерево и стена дома в вариантах 3 и 4 мешают распространению сигнала.
Шаг 4. Определить место установки внешней (приемной) 3G/4G антенны.
- Желательно установить антенну в прямой видимости антенн базовой станции операторов 2G/3G/4G.
- На пути от антенны до базовой станции не должно быть никаких близко стоящих высоких препятствий. Здания, горы, холмы, лесопосадки и т.п. мешают распространению сигнала. Поэтому устанавливайте антенну как можно выше.
- Высокие деревья, крыши домов и другие крупные объекты, расположенные ближе 1,5 метров от антенны, могут вызвать отражение радиоволн и ухудшить качество связи. Если у вас остался излишек кабеля, используйте его на поднятие антенны вверх над землей. Варианты установки антенны приведены на рисунке 1, где варианты 1 и 2 – правильная установка. Дерево и стена дома в вариантах 3 и 4 мешают распространению сигнала.
- Расстояние от места установки антенны до места нахождения пользовательского оборудования (3G/4G модема, роутера, репитера и т.п.) должно быть как можно меньше, так как применение длинных соединительных кабелей приведет к затуханию сигнала и ухудшению качества связи.
Высота установки влияет на конечный результат: чем выше, тем лучше.
Если известны примерные направления на базовые станции (БС) оператора, то необходимо проверить сигнал с этих направлений.
Шаг 5. Монтаж и подключение антенны
- Прикрутите к задней стенке антенны угловой кронштейн. Установите на угловой кронштейн хомут, как показано на рисунке. Установите антенну на заземленную вертикальную мачту или стеновой кронштейн, зафиксировав ее хомутом.
- Накрутите разъемы кабельных сборок на высокочастотные разъемы антенны. На задней стенке антенн, поддерживающих технологию MIMO, расположены два высокочастотных кабельных разъема.
- Наведите антенну на базовую станцию. Для точной ориентации антенны перейдите к шагу 9
- В некоторых регионах операторы используют Х-поляризацию. В этом случае необходимо переставить угловой кронштейн антенны на 45°, как показано на рисунке.
Высота установки влияет на конечный результат: чем выше, тем лучше.
Если известны примерные направления на базовые станции (БС) оператора, то необходимо проверить сигнал с этих направлений.
Шаг 5. Монтаж и подключение антенны
- Прикрутите к задней стенке антенны угловой кронштейн. Установите на угловой кронштейн хомут, как показано на рисунке. Установите антенну на заземленную вертикальную мачту или стеновой кронштейн, зафиксировав ее хомутом.
- Накрутите разъемы кабельных сборок на высокочастотные разъемы антенны. На задней стенке антенн, поддерживающих технологию MIMO, расположены два высокочастотных кабельных разъема.
- Наведите антенну на базовую станцию. Для точной ориентации антенны перейдите к шагу 9
- В некоторых регионах операторы используют Х-поляризацию. В этом случае необходимо переставить угловой кронштейн антенны на 45°, как показано на рисунке.
- Найдя положение антенны, при котором скорость передачи данных или уровень сигнала максимальны, зафиксируйте антенну на мачте, затянув гайки хомута.
- Проложите кабельные сборки от антенны до вашего оборудования (3G/4G модема, роутера, репитера и т.п.), не допуская резких перегибов.
- Проложите кабельные сборки от антенны до вашего оборудования (3G/4G модема, роутера, репитера и т.п.), не допуская резких перегибов.
- Обратите внимание, разъем на внешней антенне лучше загерметизировать изолентой или термоусадкой, для предотвращения попадания влаги (заводские кабельные сборки уже за герметизированы).
Шаг 6. Подключить USB-модем к USB-порту, расположенному на передней панели роутера (в зависимости от модели роутера).
Шаг 7. Подключить роутер к компьютеру
- Подключите блок питания к соответствующему разъему на задней панели роутера.
- Подключитесь к открытой сети wi-fi роутера «ZyXEL_KEENETIC_OMNI_II_*****»
ИЛИ:
- Подключите один конец Ethernet-кабеля к свободному порту LAN на роутере.
- Второй конец Ethernet-кабеля подключите к Ethernet-адаптеру вашего компьютера или ноутбука.
Шаг 8. Запустите web-браузер Вашего компьютера или ноутбука и в адресной строке web-браузера наберите адрес роутера (по умолчанию – 192.168.1.1), нажмите клавишу Enter или перейдите по ссылке http://192.168.1.1/

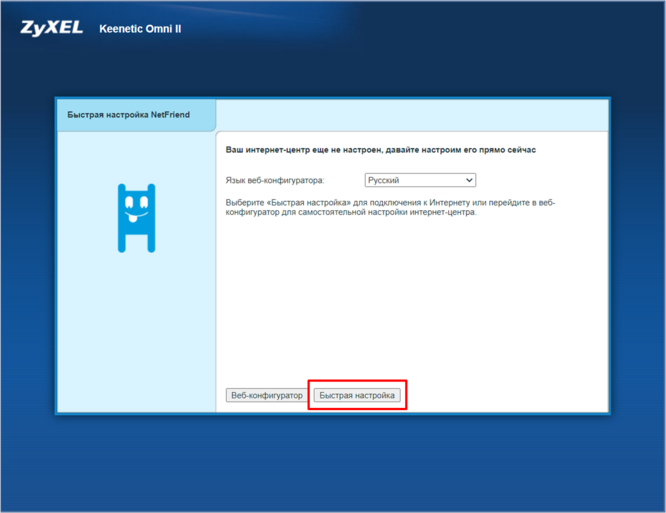

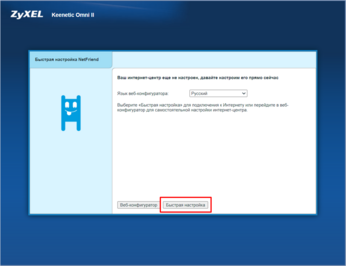

- В открывшемся окне нажмите кнопку Быстрая настройка
Шаг 6. Подключить USB-модем к USB-порту, расположенному на передней панели роутера (в зависимости от модели роутера).
Шаг 7. Подключить роутер к компьютеру
- Подключите блок питания к соответствующему разъему на задней панели роутера.
- Подключитесь к открытой сети wi-fi роутера «ZyXEL_KEENETIC_OMNI_II_*****»
ИЛИ:
- Подключите один конец Ethernet-кабеля к свободному порту LAN на роутере.
- Второй конец Ethernet-кабеля подключите к Ethernet-адаптеру вашего компьютера или ноутбука.
Шаг 8. Запустите web-браузер Вашего компьютера или ноутбука и в адресной строке web-браузера наберите адрес роутера (по умолчанию – 192.168.1.1), нажмите клавишу Enter или перейдите по ссылке http://192.168.1.1/
- В открывшемся окне нажмите кнопку Быстрая настройка

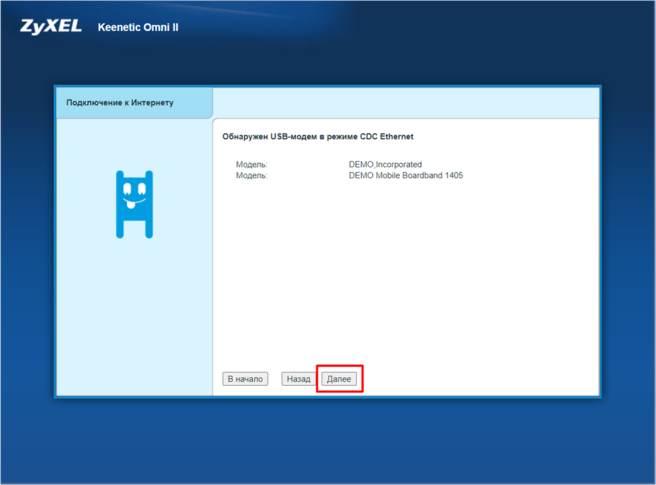

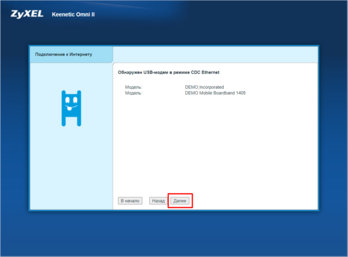

- нажмите кнопку Далее

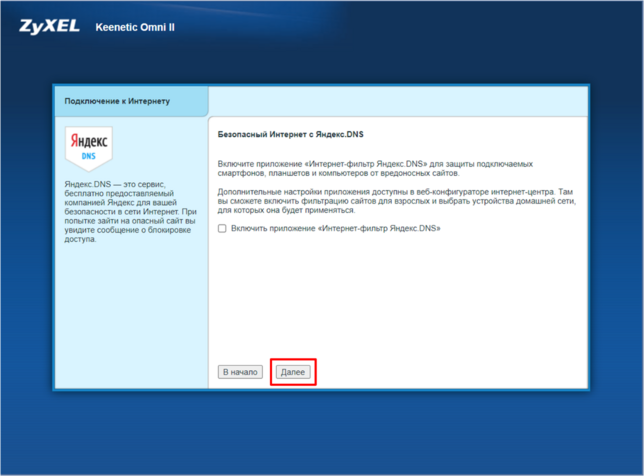

- нажмите кнопку Далее

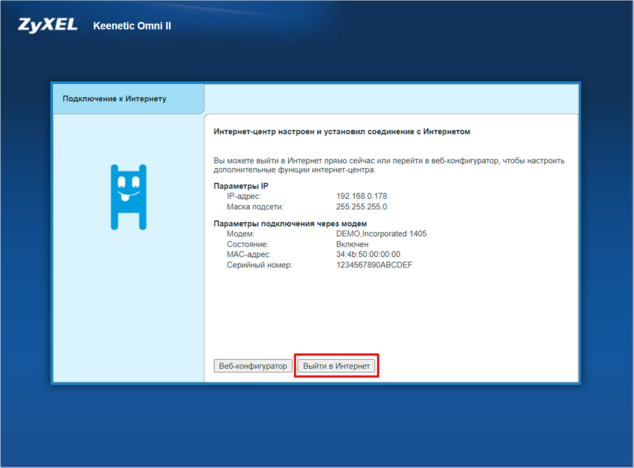

- нажмите кнопку Выйти в Интернет
- в адресной строке web-браузера снова наберите адрес роутера (по умолчанию – 192.168.1.1) или перейдите по ссылке http://192.168.1.1/

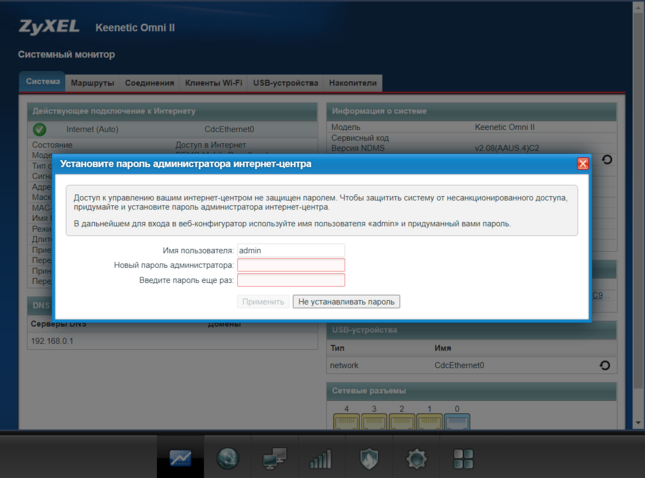

- по желанию можете задать имя пользователя и пароль для доступа к настройкам роутера и нажать кнопку Применить, либо нажмите кнопку Не устанавливать пароль
- по желанию можете задать имя пользователя и пароль для доступа к настройкам роутера и нажать кнопку Применить, либо нажмите кнопку Не устанавливать пароль

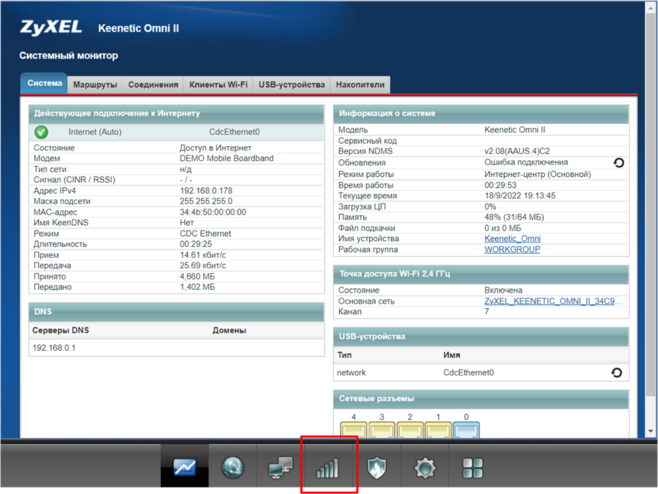

- Настройте беспроводную сеть WI-FI, для этого нажмите на иконку

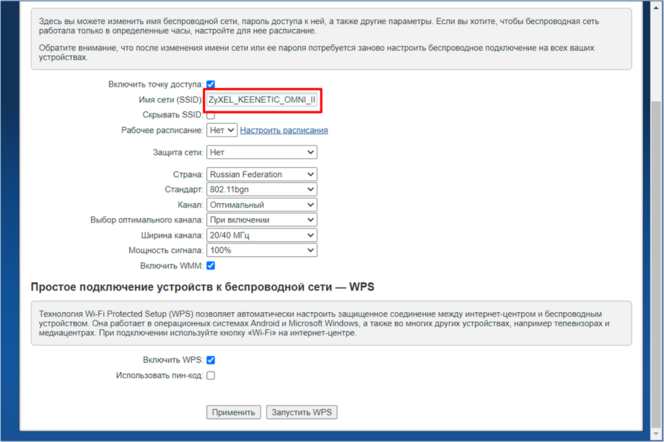

- задайте имя Вашей Wi-Fi сети

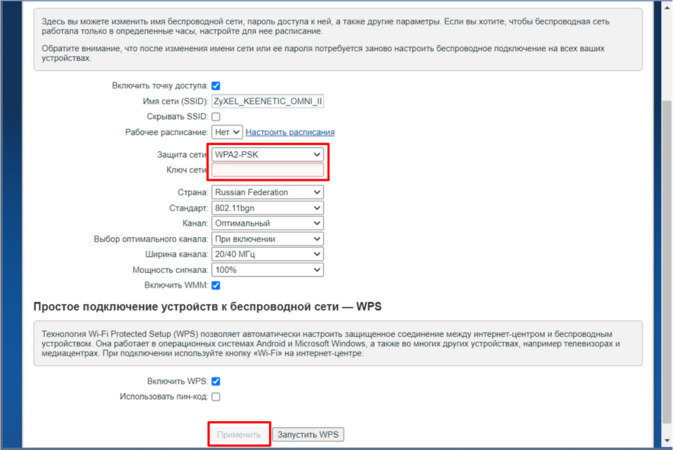

- задайте пароль для Вашей Wi-Fi сети. Выберите тип шифрования в поле Защита сети на WPA2-PSK. Введите пароль в поле Ключ сети не менее 8 символов и нажмите кнопку Применить
При следующих обращениях к web-интерфейсу роутера по адресу 192.168.1.1 (по умолчанию) будет открываться страница входа в систему. Введите имя пользователя admin в поле Имя пользователя и заданный Вами пароль администратора в поле Пароль, затем нажмите кнопку вход.
Шаг 9. Настроить хороший сигнал интернета.
- Собираем последовательно всю сеть: Антенна > Кабельная сборка > адаптер для модема > 3G/4G модем > роутер>компьютер, ноутбук или смартфон.
- Подключите USB-модем в роутер.
- Подключитесь к сети Wi-Fi или к порту LAN роутера.
В адресной строке браузера (там, где пишется название сайта, например www.yandex.ru) набираем 192.168.0.1 или переходим по ссылке http://192.168.0.1/ и нажимаем Enter. У вас загрузится интерфейс USB-модема. Необходимо выбирать не мобильную, а полную версию интерфейса.

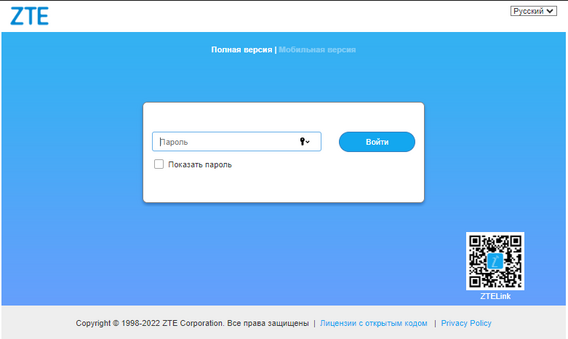

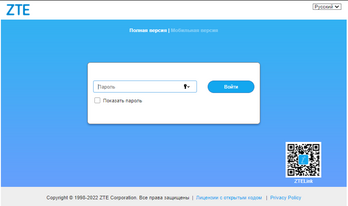

- введите пароль для входа в интерфейс модема. Пароль указан на наклейке под крышкой модема на противоположном конце от USB.
Шаг 9. Настроить хороший сигнал интернета.
- Собираем последовательно всю сеть: Антенна > Кабельная сборка > адаптер для модема > 3G/4G модем > роутер>компьютер, ноутбук или смартфон.
- Подключите USB-модем в роутер.
- Подключитесь к сети Wi-Fi или к порту LAN роутера.
В адресной строке браузера (там, где пишется название сайта, например www.yandex.ru) набираем 192.168.0.1 или переходим по ссылке http://192.168.0.1/ и нажимаем Enter. У вас загрузится интерфейс USB-модема. Необходимо выбирать не мобильную, а полную версию интерфейса.
- введите пароль для входа в интерфейс модема. Пароль указан на наклейке под крышкой модема на противоположном конце от USB.

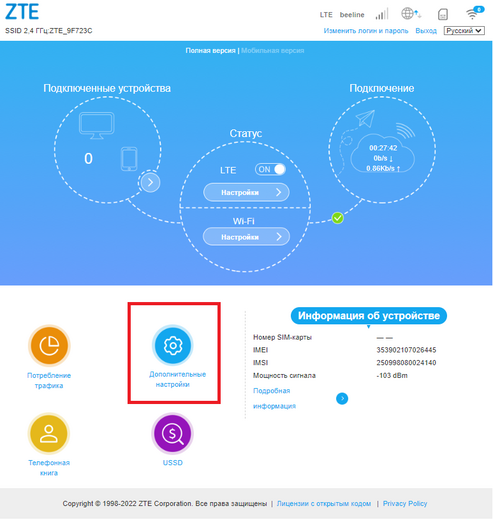

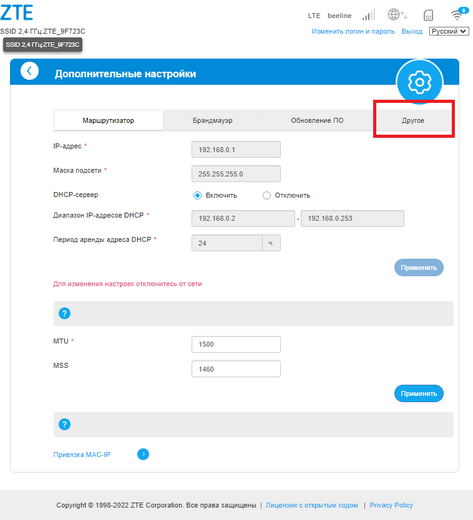

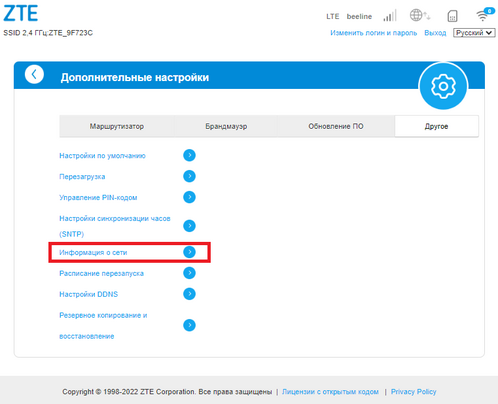

- переходим в раздел, где отображаются параметры сигнала:
- при повороте антенны показатели сигнала будут меняться.

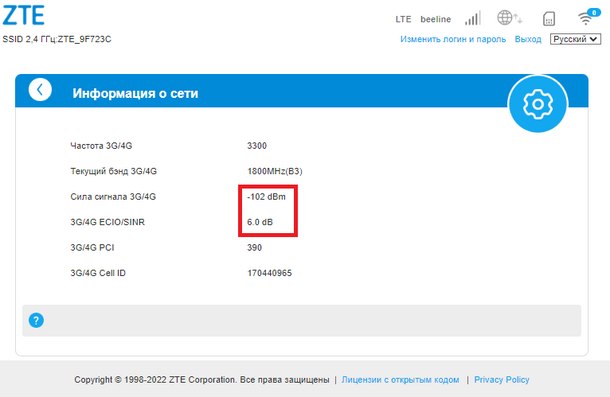

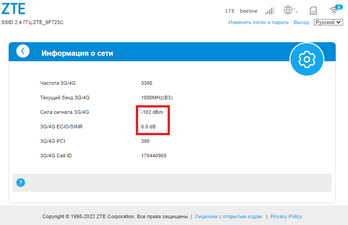

Как показано на рисункен ниже смотрим на параметр RSSI (для 3G) / RSRP (для 4G), чем он меньше, тем лучше. (Т.е. работает правило: -70 dBm лучше чем -90 dBm).
Если усиливаем 3G, то поворачивая антенну, стараемся добиться, чтобы параметр El/co был наименьшим, (т.е. -3 лучше чем 10) – от этого зависит скорость интернета.
Если усиливаем 4G, то поворачивая антенну, стараемся добиться, чтобы параметр SINR был наибольшим, (т.е. 10 лучше чем -2) – от этого зависит скорость интернета.
В какой стороне уровень сигнала лучше, туда и следует направлять антенну.
Как показано на рисункен ниже смотрим на параметр RSSI (для 3G) / RSRP (для 4G), чем он меньше, тем лучше. (Т.е. работает правило: -70 dBm лучше чем -90 dBm).
Если усиливаем 3G, то поворачивая антенну, стараемся добиться, чтобы параметр El/co был наименьшим, (т.е. -3 лучше чем 10) – от этого зависит скорость интернета.
Если усиливаем 4G, то поворачивая антенну, стараемся добиться, чтобы параметр SINR был наибольшим, (т.е. 10 лучше чем -2) – от этого зависит скорость интернета.
В какой стороне уровень сигнала лучше, туда и следует направлять антенну.
Система смонтирована и настроена ! Приятного пользования!
