Инструкция по установке и настройке комплекта 3G/4G с антенной Kroks 3G/4G MIMO KAA15-1700/2700 (SFCOM13)

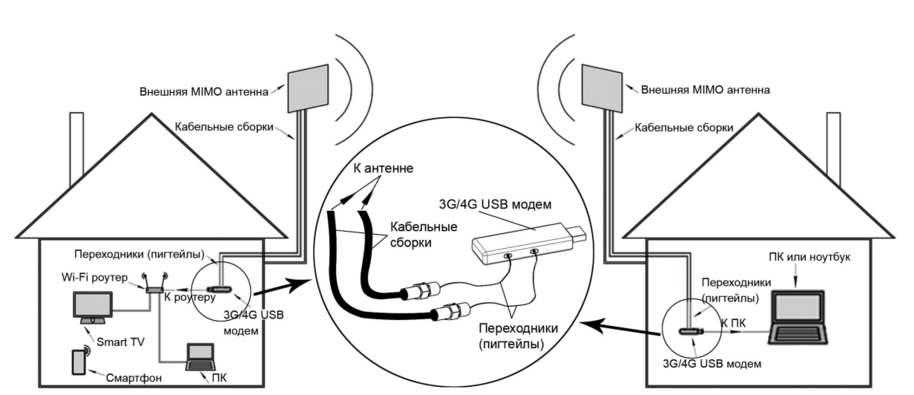

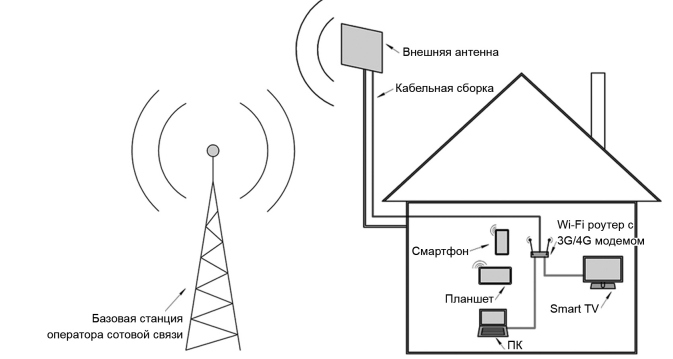

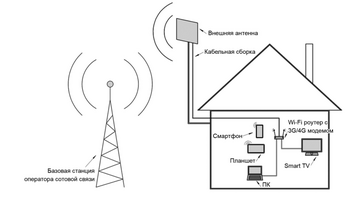

Принцип работы: в месте наилучшего приема сигнала (на крыше, на фасаде здания или за окном) устанавливается направленная антенна, ориентированная на базовую станцию оператора 3G/4G.
Кабель подключается к адаптеру (в который вставляется модем) или пигтейлу (который подключается к антенному разъему модема). На модем поступает усиленный сигнал с внешней антенны, таким образом, обеспечивается возросшая скорость интернета.
​
Ваш комплект содержит:
1). Внешняя приемная 3G/4G антенна (Kroks 3G/4G MIMO KAA15-1700/2700) – 1шт.
2). Стеновой кронштейн для крепления антенны – 1 шт.
3). Кабельная сборка с разъемами – 2 шт.
4). Адаптер для 3G/4G модема (пигтейл) – 2 шт.
5). USB модем Olax F90 – 1шт.
​

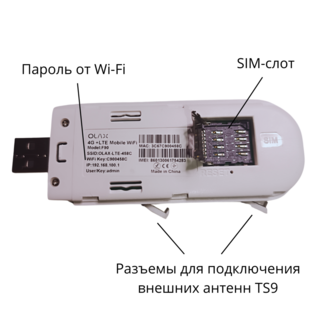

Шаг 1. Установить SIM-карту в модем
- Снять крышку.
- Установить SIM-карту.
- Установить крышку на прежнее место.
​

Шаг 2. Подключите адаптеры (пигтейлы) в антенные разъемы USB-модема.

- Расстояние от места установки антенны до места нахождения пользовательского оборудования (3G/4G модема, роутера, репитера и т.п.) должно быть как можно меньше, так как применение длинных соединительных кабелей приведет к затуханию сигнала и ухудшению качества связи.

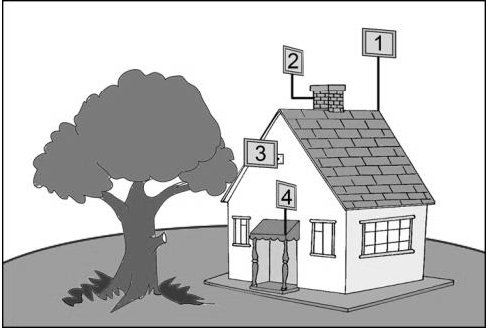

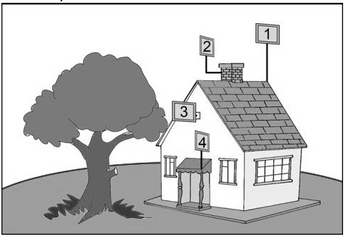

Высота установки влияет на конечный результат: чем выше, тем лучше.
Если известны примерные направления на базовые станции (БС) оператора, то необходимо проверить сигнал с этих направлений.

Шаг 5. Монтаж и подключение антенны

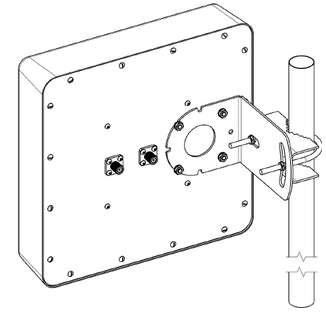

- Прикрутите к задней стенке антенны угловой кронштейн. Установите на угловой кронштейн хомут, как показано на рисунке. Установите антенну на заземленную вертикальную мачту или стеновой кронштейн, зафиксировав ее хомутом.
- Накрутите разъемы кабельных сборок на высокочастотные разъемы антенны. На задней стенке антенн, поддерживающих технологию MIMO, расположены два высокочастотных кабельных разъема.
- Наведите антенну на базовую станцию. Для точной ориентации антенны перейдите к шагу 9

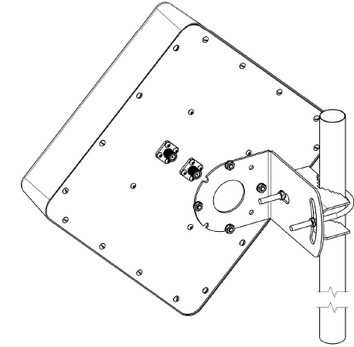

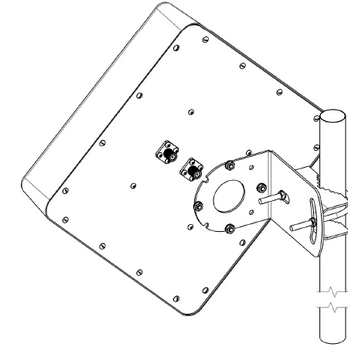

- В некоторых регионах операторы используют Х-поляризацию. В этом случае необходимо переставить угловой кронштейн антенны на 45°, как показано на рисунке.

- Найдя положение антенны, при котором скорость передачи данных или уровень сигнала максимальны, зафиксируйте антенну на мачте, затянув гайки хомута.
- Проложите кабельные сборки от антенны до вашего оборудования (3G/4G модема, роутера, репитера и т.п.), не допуская резких перегибов.

- Обратите внимание, разъем на внешней антенне лучше загерметизировать изолентой или термоусадкой, для предотвращения попадания влаги (заводские кабельные сборки уже за герметизированы).

Шаг 6. Подключить USB-модем к USB-блоку питания (USB-зарядка).

Шаг 7. Подключить модем к компьютеру
- Подключитесь к  сети wi-fi модема «OLAX_LTE_*****» (имя сети и пароль к ней указаны на наклейке под крышкой модема)

Шаг 8. Запустите web-браузер Вашего компьютера или ноутбука и в адресной строке web-браузера наберите адрес модема(по умолчанию – 192.168.100.1), нажмите клавишу Enter или перейдите по ссылке http://192.168.100.1/

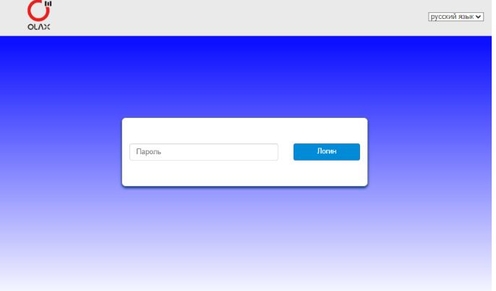

- введите пароль admin для входа в интерфейс модема.

Шаг 9. Настроить хороший сигнал интернета.

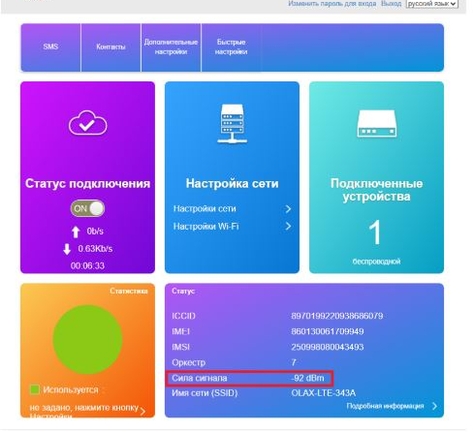

- переходим в раздел, где отображаются параметры сигнала:

- при повороте антенны показатели сигнала будут меняться, чем отрицательное значение меньше, тем лучше. (Т.е. работает правило: -70 dBm лучше чем -90 dBm).
В какой стороне уровень сигнала лучше, туда и следует направлять антенну.
